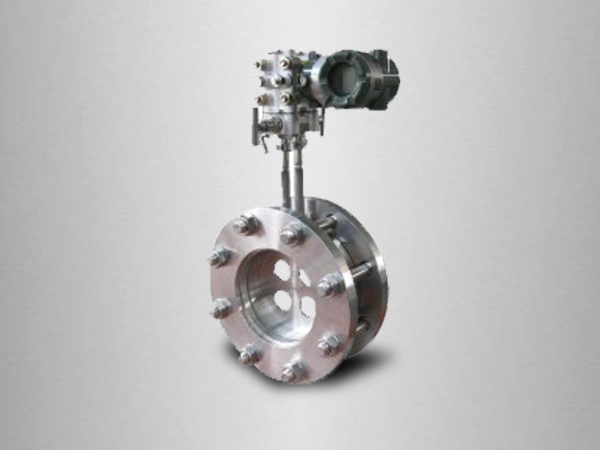

平衡流量计
工作原理
平衡流量计是在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感
器。
平衡流量计工作原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于其他的公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被蕞小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。应用范围:可应用于气体、液体、气液两相，液态气体、双向流、脏污介质、浆料的测量。
功能特点
1.测量精度高
由于平衡流量传感器具有多孔结构的特点，能对流场进行平衡，降低涡流、振动和信号噪声，流场稳定性大大的提高，表体采用精密管道和取压装置，使精度比传统节流装置提升了5-10倍。经过实流标定，传感器精度可达±0.3%、±0.5%，适用于贸易计量场合。几何尺寸检验，传感器精度可达±0.5%、+1.0%，适用于过程控制场合。平衡流量计加工重复件，与传统节流装置一样，在实流标定数据基础上，可以实现几何尺寸检定，
2.直管段要求低
平衡流量传感器能将流场平衡，调整稳定，且压力恢复比传统节流装置快两倍，大大缩短了对直管段的要求。大多数情况下直管段可以小至0.5D~2D，尤其对于其他或昂贵的管道，采用平衡流量计可以省去大量的直管段。
3.压力损失低
平衡流量计的对称平衡设计，减少了涡流的形成和紊流摩擦，降低了动能的损失，在同样的工况下，与传统节流装置比较，压力损失较少了70%，接近文丘里管，从而节省了相当大的运行成本，值得大量推广。
4.量程比宽
与传统节流装置相比,平衡流量计提高了测量量程比,研究结果显示，雷诺数大于50000时，选择合适的孔径参数,平衡流量计无上限，根据工业测量实际应用的需要，常规测量量程比为10:1，选择合适的参数可以做道30:1或更高。
